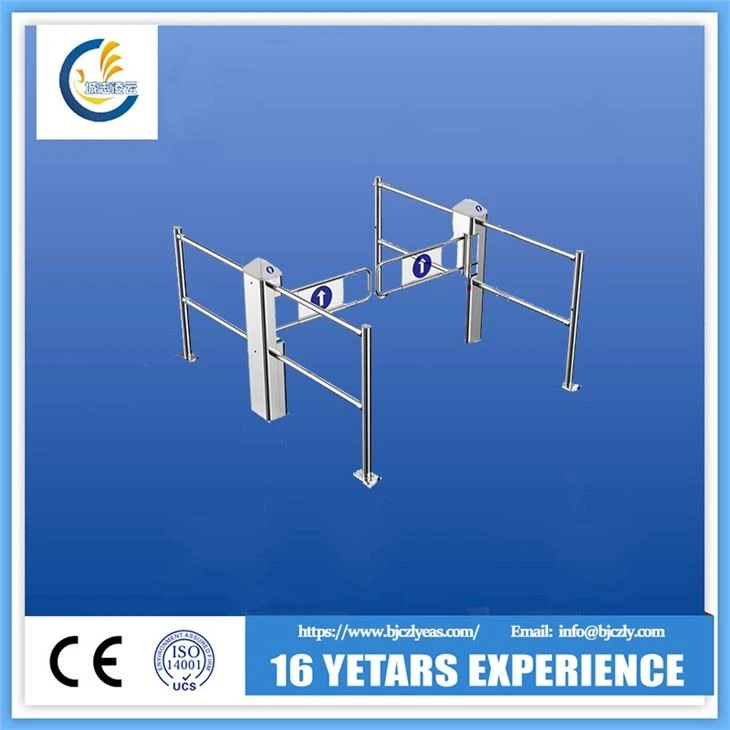

Post ta 'Barriera fil-Kju ta' Folla ta 'l-Azzar li ma jsaddadx b'Ċinturin Aġġustabbli

Ostaklu tal-folla ta 'l-istainless steel / sistema ta' kontroll ta 'aċċess għall-konsumatur ta' supermarket

Introduzzjoni:



I. Ambitu ta 'Applikazzjoni
Turnstile jista 'jirrealizza sadd u kontroll ta' aċċess ta 'passaġġ pubbliku. Il-parti mekkanika tagħha tinkludi apparat ta 'kontroll ta' emerġenza. Fil-ħin tat-tifi, l-armi fiż-żewġ ġwienaħ jinfetħu awtomatikament biex joffru aċċess. Fil-ħin tal-elettrifikazzjoni, l-armi jerġgħu jiġu ssettjati mill-ġdid. B'varjetà ta 'konfigurazzjonijiet, huwa tajjeb għall-bini kollu u jista' jsolvi l-problemi kollha ta 'kontroll fid-daħla u fil-ħruġ.
II. Karatteristiċi
1. SUS304 # 1.2mm każ ta 'l-istainless steel rainproof punching NC, laser boring, disinn ġdid u sabiħ;
2. Wiċċ ta 'installazzjoni uniku, li jiggarantixxi installazzjoni sempliċi u konvenjenti ta' tagħmir għall-kontroll tad-driegħ ta 'integratur tas-sistema'
3. LINIX (l-aqwa marka mikro-mutur fiċ-Ċina) jintuża mutur DC mingħajr brushes u l-wiċċ tiegħu huwa miksi bid-dikromat;
4. Kontroll tat-turnstile programmabbli, f'direzzjoni waħda jew tnejn (issettjat mill-utent);
5. Il-pedestall huwa ffissat billi jintużaw boltijiet ta 'espansjoni.
III. Introduzzjoni għall-Mutur DC mingħajr brushes
Parametri tal-mutur:
45 ZW N 24-30 / 60JB
Numru tal-gearbox tat-tnaqqis
Qawwa tal-ħruġ: 30 stands għal 30W
Vultaġġ nominali: 12 stands għal 12V
Kodiċi tal-materjal manjetiku tar-rotor: N tfisser Nd-Fe-B
Kodiċi tal-Isem tal-Prodott: Z jirreferi għal DC, W jirreferi għal brushless

1. Parametri tekniċi
1.1 Struttura: 304 # / 2.0mm fi ħxuna, għeluq tond tal-istainless steel
1.2 Dimensjonijiet esterni:
Dijametru tal-kolonna prinċipali: 169mm
1.3 Piż: 40kg
1.4 Tul tad-driegħ li jdur: 500mm-900mm (jew personalizzat)
1.5 Tagħbija massima ta 'driegħ li jdur: 30kg
1.6 Angolu li jdur ta 'driegħ li jdur: 180 °
1.7 Direzzjoni li ddur: Żewġ direzzjonijiet
1.8 Provvista ta 'enerġija: AC220 ± 10% V / 50 ± 10% HZ
1.9 Mutur tas-sewqan: Mutur DC brushed (12V)
1.10 Interface tal-input: Sinjal ta 'kuntatt niexef jew sinjal tal-livell 12V jew sinjal tal-impuls 12V b'wisa' tal-impuls ≥ 100ms; Kurrent tas-sewqan ≥ 10mA
1.11 Interface tal-komunikazzjoni: standard RS485; Distanza ta 'komunikazzjoni ≤ 1200m
1.12 Veloċità tal-passaġġ: 40 persuna / minuta (miftuħa kontinwament); 25-30 persuna / minuta (magħluqa kontinwament)
1.13 Intervall ta 'ftuħ u għeluq tad-driegħ: 1-2s
1.14 Ħin meħtieġ biex tidħol fl-istat tal-passaġġ wara li tixgħel: 3s
1.15 Ħin għal reset awtomatiku f'każ ta 'nkwiet: 10s
1.16 Ambjent tax-xogħol:
Ġewwa, barra
Temperatura: -10 ° C-50 ° C
RH: ≤ 90%, l-ebda kondensazzjoni
2. Funzjonijiet u karatteristiċi ewlenin

1) Il-funzjonijiet ta 'spezzjoni tiegħu nnifisha u l-funzjonijiet ta' twissija jagħmlu l-manutenzjoni u l-użu tal-utent' faċli ħafna;
2) L-istat tat-tħaddim tat-tagħmir&# 39 jista 'jkun ipprogrammat mill-pannell żgħir inkorporat fuq il-bord ta' kontroll ewlieni;
3) L-istruttura mekkanika tista 'tipprevjeni lill-operaturi milli jkunu kklampjati jew midruba. Hekk kif driegħ li jdur huwa mblukkat fil-proċess ta 'reset, il-mutur jieqaf jaħdem fiż-żmien speċifikat. Id-driegħ jerġa 'jerġa' jiġi ssettjat (sakemm jerġa 'jiġi ssettjat) wara dewmien ta' ħin inadempjenti u s-saħħa hija żgħira (≤ 2Kg);
4) Qfil tal-aċċess: Id-driegħ li jdur huwa msakkar awtomatikament qabel ma tasal sinjal tal-ftuħ.
5) Sinkronizzazzjoni tad-driegħ li jdur (għal armi doppji);
6) Irrisettjar awtomatiku: Jekk persuna tonqos milli tgħaddi fiż-żmien speċifikat wara li jinfetaħ it-turnstile, is-sistema tikkanċella l-awtorizzazzjoni ta 'dan l-aċċess awtomatikament;
7) It-turnstile jista 'jkun issettjat bħala miftuħ kontinwament jew magħluq kontinwament sabiex jissodisfa r-rekwiżiti ta' siti differenti;
8) L-induzzjoni jew id-dewmien tal-ħin jerġgħu jiġu ssettjati awtomatikament f'5 sekondi (issettjabbli) wara l-ftuħ; U
9) L-armi li jduru jinfetħu awtomatikament f'każ ta 'nuqqas ta' enerġija waqt li jagħlqu fil-ħin ta 'l-elettrifikazzjoni, u jissodisfaw ir-rekwiżiti tal-protezzjoni min-nirien.
